VSR OEM 模塊-邁克爾遜干涉儀+紅外探測器

By | |

VSR-OEM???????? VSR modulator

? VSR-OEM是一個中/近紅外干涉儀模塊，其光譜范圍為650-14000 cm-1（15微米到0.7微米），并配有匹配的探測器（未提供）。它的光學元件由ZnSe（非吸濕）制成，具有雙輻射源輸入/輸出端口。掃描速度可根據觀察到的場景由用戶選擇，通過配置可以更好的匹配應用需求（增加靈敏度）

干涉儀組件.

  • 邁克爾遜干涉儀的2角錐反射鏡安裝在一個“彈性樞軸旋轉臂”擺臂;
  • 擺動臂已經平衡校準過，允許向任何方向操作;
  • 掃描包括旋轉運動，增加單臂的光路的同時，另一只臂則減少。橫臂由一個音圈驅動器驅動，通過參考激光條紋準確控制速度。;
  • 彈性樞軸旋轉和音圈驅動提供平滑的擾動，無磨損的長壽命掃描;
  • 中心脈沖兩側全路程掃描長度為1cm光程差(0,5cm-1未切趾);
  • 掃描模式是向前和向后的雙方向干涉圖.
  • He-Ne激光束，用于數字采樣和鏡速控制，其穿過紅外光束相對的方向;
  • 啟動時采用零光程差的白光參考通道，正常掃描時白光關閉;
  • 能夠持續固定并準直的單板分束器可以分離和組合表面垂直分離的光束，這是雙輸入和雙輸出的光束，其直徑為立方體角鏡直徑的一半;
  • 光束停止時的標稱光束直徑為2.5厘米;
  • 當光束默認在立方體角反射器頂點處停止時，max光束發散角全角度為60毫弧度。;
  • 內置對角鏡以將輸出光束向上反射90度;

FTS控制器:

  • 干涉儀安裝了氦氖激光器，并對準腔體;
  • 干涉儀含有2個音圈驅動器;
  • 控制電子設備為用戶提供了選擇掃描速度，掃描窗口以及采樣觸發之間的距離的功能;
  • 采樣觸發，采樣窗口和方向信號可提供對應外部接口;
  • 掃描速度可由用戶選擇;
  • 提供電源;

干涉儀參數:

  • 光譜范圍: 650 to 14,000 cm-1 (用適當的探測器配置);
  • 單板ZnSe分束器(自補償);
  • 光闌處的標稱光束直徑: 2.54 cm;
  • max光束發散角為60毫弧度;
  • 光譜采樣: 0.5?cm-1;
  • HeNe激光計量系統（用于數字采樣和反射鏡速度控制）安裝在預先對準的組件上，便于更換;
  • 計量精度: 2ppm (光譜精度: 0.0004cm-1);
  • 采樣率 (激光條紋率：可選50khz, 100?kHz and 375Khz) 通過計算機選擇);
  • 光通量: 0.00805 sr cm2
  • 啟動時使用白光零光程差參考通道來定義ZPD位置和采樣窗口, 正常掃描過程中白燈關閉;
  • 工作溫度范圍：-10至45°C，帶有適當的密封外殼時（未提供）。 系統將從過熱狀態恢復到50°C，然后冷卻到-15 °

FTS Controller specifications:

  • 高達6Mhz的全數字化計量信號(過采樣模式2個樣本/激光條紋);
  • 允許采集多達1/4的激光條紋;
  • 提供3種優化的掃描速度（請參閱VSR速度表）;
  • 鏡速穩定性:
    • 5% rms at 375KHz
    • 1% rms at <50KHz
  • 通訊接口: 基于命令行的RS232 (已經配備模塊);

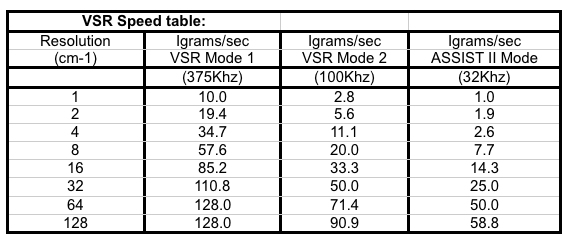

VSR Speed table:

?其他項目和功能.

  • 操作手冊.
  • Tool kit (Allen key set).

注意：請注意，模塊包括紅外探測器和邁克爾孫干涉儀，此模塊不包含任何采集系統。 該模塊在受保護的運輸箱中交付.??
